Рольганг состоит из группы роликов, оси которых
закреплены в неподвижной раме, устанавливаемой на стойках. Перемещаемый груз
укладывается на ролики и двигается по ним. Для равномерного и прямолинейного
движения по роликам груз должен иметь гладкую ровную и жесткую опорную
поверхность. Если груз не имеет такой поверхности, то его укладывают на
деревянный или металлический щит, называемый поддоном. Мелкие штучные, а также
насыпные грузы транспортируют в ящиках.
Рольганги применяются для перемещения самых разнообразных
как по назначению, так и по весу и размерам штучных (и насыпных в таре) грузов:
деталей машин, литейных форм и стержней, опок, ящиков, бадей, труб, прокатных
балок, досок, брусков, картонок и т. п.
Рольганги широко применяются в литейных, термо-обрубных,
кузнечно-прессовых и механических цехах машиностроительных заводов; в прокатных
цехах металлургических комбинатов; на предприятиях деревообделочной, легкой и
пищевой промышленности и разнообразных складах и погрузочных площадках при
сравнительно небольшой производительности (до 20-4-30 шт/час) и коротких
(примерно до 30 м)
длинах перемещения. Общий путь перемещения может быть и больше, если грузы
передвигаются по технологическому процессу поточного производства от одного
рабочего места к другому.
Рольганги бывают неприводные и приводные; возможно
также сочетание тех и других. На рольгангах с неприводными роликами движение
грузов осуществляется проталкиванием сравнительно легких грузов вручную, под
действием составляющей собственного веса груза, когда рольгангу дается
некоторый уклон в сторону движения, или же, для тяжелых грузов, при помощи
механического или пневматического толкателя.
У рольганга с приводными роликами каждый ролик (или
через один-два ролика) получает принудительное вращение от электродвигателя
непосредственно (у конвейеров тяжелого типа в прокатных цехах) или через
зубчатые, цепные или же ременные передачи. В этом случае грузы перемещаются
вращающимися роликами за счет силы трения, возникающей между соприкасающимися
поверхностями ролика и груза.
.

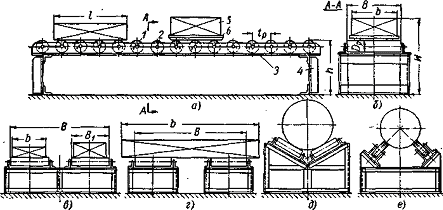

Рольганг с неприводными роликами (а); поперечные сечения конвейеров с однорядным (б); двухрядным на обшей (в) и раздельной (г) станинах; с наклонным расположением роликов (d) и дисков (е).
Приводной рольганг
Прямой приводной рольганг для : транспортирования грузов,
различной тары, может служить в качестве
накопителя грузов.
• ширина до 2,2
м
• длинна от 2
м
• высота от 0,5
м
• возможен реверс
• шаг роликов по заказу
Приводной рольганг с дополнительными
бортами.
Прямой приводной рольганг с
дополнительными боковыми защитными бортами, предотвращающими
сваливание груза
за рольганг.
• ширина до 2,2 м
• длинна от 2 м
• высота от 0,5 м
• возможен реверс
• шаг роликов по заказу
• высота бортиков: от 50 до 100 мм
Поворотный
приводной рольганг.
Поворотный приводной рольганг
с различными углами поворота.
• ширина до 1,2 м
• длинна от 2 м
• высота от 0,5 м
• возможен реверс
• шаг и диаметр роликов по
заказу
Неприводные рольганги.
Гравитационные, неприводные
рольганг идеально подходит для перемещения любых
грузов под действием
собственного веса, либо вручную. Хорошо стыкуются
с другими рольгангами.
• ширина до 1,2 м
• длинна от 1 м
• шаг и диаметр роликов по
заказу
Отводящие рольганги.
Отводящий рольганг предназначен для отбора изделий с
основного рольганга.
Благодаря переменной длине роликов осуществляется плотная
стыковка
с основным рольгангом
Рольганг с
открывающейся секцией.
Открывающая секция используется для различных рольгангов иобеспечивает
проход для персонала, техники и т.д.
Шариковый стол.
Секция с шариковым столом применяется в случае, если
продукция нуждается
в ручном повороте или корректировки позиции. Он
используется также и
тогда, когда сходятся две конвейерные линии и продукция
должна быть перемещена с одной линии на другую.
|
