Скребковые конвейера




ПРОМЫШЛЕННЫЕ КПС (2М)

Конвейеры с погруженными скребками КПС (2М) в обычном и термостойком исполнениях предназначены для транспортирования порошкообразных, зернистых и мелкокусковых с максимальным размером до15 ммнасыпных грузов с температурой до 200°С без принудительного охлаждения или до 450°С при охлаждении конвейера, предусмотренного конструкцией и понижении производительности до 3 раз. Допускается транспортировка груза до 700°С при интенсивном водяном охлаждении конвейера и снижении высоты слоя груза до 30мм В зависимости от температуры транспортируемого груза днища секций могут быть оборудованы ребрами воздушного охлаждения или водяной рубашкой.

Конвейеры, как правило работают в длительном непрерывном режиме. Конвейеры нереверсивные. Трасса конвейера может быть горизонтальной, наклонной до 15°, горизонтально-наклонной с углом подъема 15° для всех типов конвейеров и 30° - только для конвейеров КПС(2М)-500Т и 650Т.

Конвейеры предназначены для работы в помещениях с нормальным уровнем запыленности. Короба средней части конвейера могут устанавливаться на открытом воздухе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНВЕЙЕРА

ПАРАМЕТРЫ

КПС 2М-

-200(Т)

-320(Т)

-500(Т)

-650(Т)

Ширина короба в свету, мм

200

320

500

650

Угол подъема трассы, град.

15°

15° и 30°

Предельная температура транспортируемого груза, °С

200

450

450

450

Максимальная длина конвейера, м

для неабразивных грузов

79,5

42,0

58,0

45.0

для абразивных грузов

34.6

18,5

26.5

20.0

Производительность максимальная горизонтального конвейера (при скорости цепи v=0,16 м/с и температуре груза до 200°С) м3/ч

21

45

80

110

Производительность максимальная наклонного конвейера (угол подъема 15°;v=0,16 м/с и температура груза от 200° до 450°С) только для исполн.-Т м3/ч

7

12

28

36

Скорость движения тяговой цепи, м/с

0,16; 0,2; 0,25; 0.315; 0.4

Мощность привода, кВт

1,5; 3,0; 5,5;7,5

5,5; 7,5; 11; 15

Тяговый орган

тип цепи количество рядов шаг цепи, мм; шаг скребков, мм

тяговая вильчатая однорядная двухрядная 160; 320

Распределенная масса средней части конвейера, кг/м

129

161

228

245

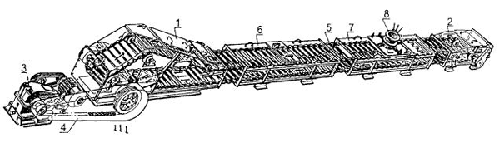

ОБЩИЙ ВИД КОНВЕЙЕРА




1.головка приводная

2.головка натяжная

3.привод

4.ограждение цепной передачи

5.тяговый орган

6.секция линейная

7.секция линейная

8.загрузочная течка

Конвейеры загружаются через загрузочные течки, количество и расположение которых зависит от требований производства. В точках загрузки конвейера при его монтаже на месте эксплуатации в крышки секций врезаются течки, через которые транспортируемый груз самотеком подается в конвейер. Разгрузка конвейера осуществляется через постоянно открытое отверстие в нижней части приводной головки, промежуточная разгрузка - через окна, выполненные по месту в днищах секций в любо месте трассы.

Внимание: Конвейеры нельзя применять для транспортированиягрузов, относящихся к взрывоопасным, агрессивным по отношению к черным металлам, склонным к налипанию, затвердеванию, имеющим вязкую структуру (хлопок, витая стальная стружка и др.)

СХЕМА КОНВЕЙЕРОВ ТИПА КПС(2М)


станция натяжная                                                                                      станция приводная

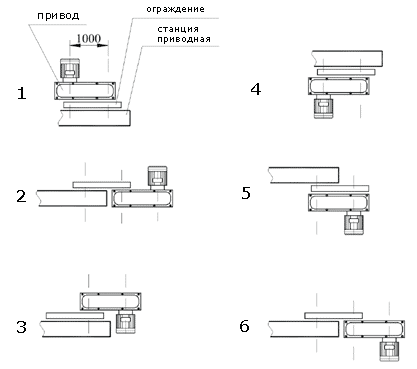

Расположение привода относительно тягового органа


ЗЕРНОВЫЕ КПС(З) И 2КПС(3)

imageКонвейеры с погруженными скребками КСП(3) и 2КСП(3) предназначены для непрерывного транспортирования зерна, маслосемян и продуктов их переработки в погрузо-разгрузочных терминалах, в надсилосных и подсилосных галереях элеваторов, мельниц, крупяных, комбикормовых, маслоэкстракционных заводов и других предприятиях, связанных с приемом, хранением и переработкой зерна или маслосемян.

Трассы конвейеров могут располагаться горизонтально, наклонно до 15°, а 2КСП(3) горизонтально-наклонно с углом подъема 15°, 30° и 45°

Конвейеры КСП(3) реверсивные. Конвейеры 2КСП(3) нереверсивные.

Конвейеры работают в режиме самодозирования загрузки исключающем образование завалов независимо от количества поступающего к загрузочной течке груза.

Конвейеры могут применяться в других отраслях промышленности для транспортирования грузов, имеющих близкие к зерну физико-механические свойства и температуру, не превышающую температуру окружающей среды.

Конвейеры предназначены для работы на открытом воздухе, под навесом, а также в не отапливаемых помещениях во взрывопожарной категории производств <Б> по СНиП П-90-81 (В-IIа поПУЭ).

Конвейеры обеспечивают значительное улучшение санитано-гигиенических условий труда за счет пылеплотности конструкции; значительное сокращение занимаемых производственных площадей; практическую сохранность гранулометрического состава груза; простоту и удобство обслуживания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНВЕЙЕРА

ПАРАМЕТРЫ

2КПС(З) - КПС(З)

-200

-320

-400

-(650)*

Ширина короба в свету, мм

200

320

400

(650)

Максимальная длина транспортирования

50

40(50)

35

(50)

Угол подъема трассы, град.

15° 30° 45°

Высота подъема груза максимальная для 2 КПС(З), м

10

Длина максимальная горизонтального участка при максимальной высоте подъема груза для2КПС(З)

38

28

20

(50)

Производительность максимальная (по зерну с параметрами 0,75 т/м3влажность не более16%) - наклонного конвейера - горизонтального конвейера

25 50

50 100(150)

80 175(300)

(600)

Скорость движения тяговой цепи, м/с

0,63 (0.8)

(0.9)

Мощность привода, кВт

5,5; 7,5; 11; 15; 18,5

(45; 55)

Тяговый орган

тип цепи шаг цепи, мм шаг скребков, мм

вильчатая однорядная (реверсивная) 100 200

2-рядн

Распределенная масса средней части конвейера, кг/м

65

80

95

(120)

Параметры в скобках даны только для КПС(З)

* модификация разработана только КПС(З)-650

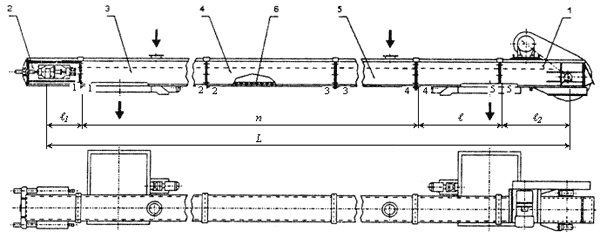

ОБЩИЙ ВИД КОНВЕЙЕРА С ПОГРУЖЕННЫМИ СКРЕБКАМИ КПС(З)


1.головка приводная

2.головка натяжная

3.секция с поперечным шиберным затвором

4.секция

5.секция

6.тяговый орган

L = l1 + l2 + n - длина конвейера, где:
l1 = 600мм - расстояние от присоединительного фланца до оси натяжной головки;
l2 = 1300мм - расстояние от оси приводного вала до присоединительного фланца;
n - суммарная длина секций.



ОБЩИЙ ВИД КОНВЕЙЕРА С ПОГРУЖЕННЫМИ СКРЕБКАМИ 2КПС(З) image

Размеры в ( ) указаны для 2КПС(З)-200
