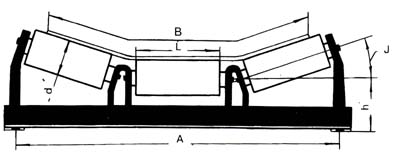

Роликоопоры верхние
желобчатые
Предназначены для установки
на них роликов ленточных конвейеров.
ШИФР
|
B, мм
|
A, мм
|
L, мм
|
d, мм
|
h, мм
|
альфа, град
|
ЖГ40-102-30
|
400
|
620
|
160
|
102
|
149
|
30
|
ЖГ40-89-30
|
400
|
820
|
160
|
89
|
149
|
30
|
ЖГ50-102-30
|
500
|
720
|
200
|
102
|
149
|
30
|
ЖГ50-89-30
|
500
|
720
|
200
|
89
|
149
|
30
|
ЖГ65-102-30
|
650
|
870
|
250
|
102
|
149
|
30
|
ЖГ65-89-30
|
650
|
870
|
250
|
89
|
149
|
30
|
ЖГ80-127-30
|
800
|
1100
|
310
|
133
|
176,5
|
30
|
ЖГ80-159-30
|
800
|
1100
|
310
|
159
|
200,5
|
30
|
ЖГ100-127-30
|
1000
|
1300
|
380
|
133
|
176,5
|
30
|
ЖГ100-159-30
|
1000
|
1300
|
380
|
159
|
200,5
|
30
|
ЖГ120-127-30
|
1200
|
1550
|
460
|
133
|
176,5
|
30
|
ЖГ120-159-30
|
1200
|
1550
|
460
|
159
|
200,5
|
30
|
ЖГ140-159-30
|
1400
|
1750
|
530
|
159
|
210,5
|
30
|
ЖГ140-194.30
|
1400
|
1750
|
530
|
194
|
243
|
30
|
ЖГ160-159-30
|
1600
|
1950
|
600
|
159
|
212,5
|
30
|
ЖГ160-194-30
|
1600
|
1950
|
600
|
194
|
212,5
|
30
|
ЖГ200-159-30
|
2000
|
2400
|
750
|
159
|
260,5
|
30
|
ЖГ200-194-30
|
2000
|
2400
|
750
|
194
|
260,5
|
30
|
Роликоопоры верхние желобчатые центрирующие
Предназначены для установки на них роликов ленточных
конвейеров
ШИФР
|
В, мм
|
A, мм
|
L, мм
|
ЖЦГ65-89-30
|
650
|
870
|
250
|
ЖЦГ65-102-30
|
650
|
870
|
250
|
ЖЦГ80-127-30
|
800
|
1100
|
310
|
ЖЦГ100-127-30
|
1000
|
1300
|
380
|
ЖЦГ120-127-30
|
1200
|
1550
|
460
|
ЖЦГ140-159-30
|
1400
|
1750
|
530
|
Роликоопоры верхние желобчатые амортизирующие
ШИФР
|
B, мм
|
A, мм
|
L, мм
|
d, мм
|
h, мм
|
альфа, град
|
ЖА80-133-30
|
800
|
1100
|
310
|
133
|
176,5
|
30
|
ЖАВО-159-30
|
800
|
1100
|
310
|
159
|
200,5
|
30
|
ЖА100-133-30
|
1000
|
1300
|
380
|
133
|
176,5
|
30
|
ЖА100-159-30
|
1000
|
1300
|
380
|
159
|
200,5
|
30
|
ЖА120-133-30
|
1200
|
1550
|
460
|
133
|
176,5
|
30
|
ЖА120-159-30
|
1200
|
1550
|
460
|
159
|
200,5
|
30
|
ЖА140-159-30
|
1400
|
1750
|
530
|
159
|
210,5
|
30
|
ЖА140-194-30
|
1400
|
1750
|
530
|
194
|
243
|
30
|
ЖА160-159-30
|
1600
|
1950
|
600
|
159
|
212,5
|
30
|
ЖА160-194-30
|
1600
|
1950
|
600
|
194
|
212,5
|
30
|
ЖА200-159-30
|
2000
|
2400
|
750
|
159
|
260,5
|
30
|
ЖА200-194-30
|
2000
|
2400
|
750
|
194
|
260,5
|
30
|
Роликоопоры гирлянда
Применяются для установки на конвейеры с канатным ставом.
Пониженная металлоемкость, повышенная надежность
подшипникового узла делают гибкие роликоопоры незаменимыми в тяжелых и
труднодоступных условиях эксплуатации и обслуживания.
Наименование изделия
|
Номер чертежа
|
Масса, кг
|
В-1000
|
7714-08
|
50,60
|
В-1000
|
7871-00
|
45,00
|
В-1200
|
7887-03
|
54,00
|
В-1200
|
8181-00
|
57,00
|
В-1200
|
7924-03
|
47,00
|
Конструктивные отличия:
- пониженная металлоемкость, то есть меньший вес,
что имеет большое значение в условиях шахт, при ручном монтаже роликоопор;
- повышенная надежность уплотнения подшипникового
узла, что увеличивает срок службы роликов;
- канатная подвеска, дающая возможность центровки
ленты, снижения ударной нагрузки промежуточных опор в подвесном варианте;
- снижение динамических нагрузок;
- простота крепления;
- удобство при монтажных и демонтажных работах.
Надежность эксплуатации в тяжелых условиях
повышенной запыленности, температуры, влажности позволяет широко применять
данные роликоопоры в угольной промышленности. Возможно изготовление по чертежам
заказчиков.
Роликоопоры нижние плоские
ШИФР
|
B, мм
|
A, мм
|
L, мм
|
d, мм
|
h, мм
|
НГ40-89
|
400
|
620
|
500
|
89
|
109,5
|
НГ40-102
|
400
|
620
|
500
|
102
|
109,5
|
НГ50-89
|
500
|
720
|
600
|
89
|
109,5
|
НГ50-102
|
500
|
720
|
600
|
102
|
109,5
|
НГ65-89
|
650
|
870
|
750
|
89
|
109,5
|
НГ65-102
|
650
|
870
|
750
|
102
|
106
|
НГ80-127
|
800
|
1100
|
950
|
133
|
123,5
|
НГ80-159
|
800
|
1100
|
950
|
159
|
139,5
|
НГЮО-127
|
1000
|
1300
|
1150
|
133
|
123,5
|
НГЮО-159
|
1000
|
1300
|
1150
|
159
|
139,5
|
НГ120-127
|
1200
|
1550
|
1400
|
133
|
123,5
|
НГ120-159
|
1200
|
1550
|
1400
|
159
|
139,5
|
НГ140-159
|
1400
|
1750
|
1600
|
159
|
139,5
|
НГ160-159
|
1600
|
1950
|
1800
|
159
|
139,5
|
НГ200-159
|
2000
|
2400
|
2200
|
159
|
157,5
|
|
|
